STM32 标准外设库与 ADC 配置避坑全指南

MDK v6 STM32 标准外设库配置笔记

问题背景

在 VS Code + Arm Keil Studio Pack (MDK v6) 创建新项目后，使用 RCC_APB2PeriphClockCmd 等标准外设库函数可能会报错：

Call to undeclared function 'RCC_APB2PeriphClockCmd'
Use of undeclared identifier 'RCC_APB2Periph_GPIOA'

根本原因

MDK v6 默认引入的是 CMSIS 6.x，但 STM32F1xx_DFP 附带的标准外设库（StdPeriph）是为 CMSIS 5 编写的。两者存在 API 不兼容，具体表现为：

• CMSIS 6 将 NVIC->IP[] 改名为 NVIC->IPR[]
• 导致 misc.c 编译失败：error: no member named 'IP' in 'NVIC_Type'

解决步骤（最小改动）

第一步：修改 .csolution.yml，锁定 CMSIS 5

solution:
  packs:
    - pack: ARM::CMSIS@5.9.0   # 锁定 CMSIS 5，避免与 StdPeriph 不兼容

  target-types:
    - type: STM32F107VC
      device: STM32F107VC
      # ...

第二步：修改 .cproject.yml，加入 StdPeriph 组件

project:
  components:
    - component: ARM::CMSIS:CORE
    - component: Device:Startup
    - component: Device:StdPeriph Drivers:Framework  # 基础框架，必须加
    - component: Device:StdPeriph Drivers:RCC
    - component: Device:StdPeriph Drivers:GPIO       # 按需添加其他外设
  # ...

提示：

• USE_STDPERIPH_DRIVER 和芯片系列宏（如 STM32F10X_CL）不需要手动添加，Framework 组件的 Pack 元数据会自动注入。
• CMSIS 版本也不需要在组件里指定 @5.6.0，.csolution.yml 里锁定后整个项目都会生效。
• MDK v6 不使用 c_cpp_properties.json，配置均在 .yml 文件中。每次修改 .yml 后需要重新 Build（CMSIS 面板 → Build 按钮）。

---

学习笔记：STM32F10x 标准外设库体系归纳

STM32F10x Standard Peripherals Library 是 ST 官方为 F1 系列提供的硬件抽象层。它将底层的寄存器操作封装成 C 语言函数，涵盖了三个抽象层级：

层级	核心文件/路径	核心作用
寄存器映射层	stm32f10x.h	建立寄存器基地址与 C 结构体的映射，实现”零错误”偏移。
驱动 API 层	stm32f10x_xxx.c/h	提供通用的驱动接口（如 ADC_Init），屏蔽复杂的位操作。
应用示例层	Project/Examples	提供针对不同编译器（MDK/IAR）的官方 Demo 和模板。

官方文档避坑

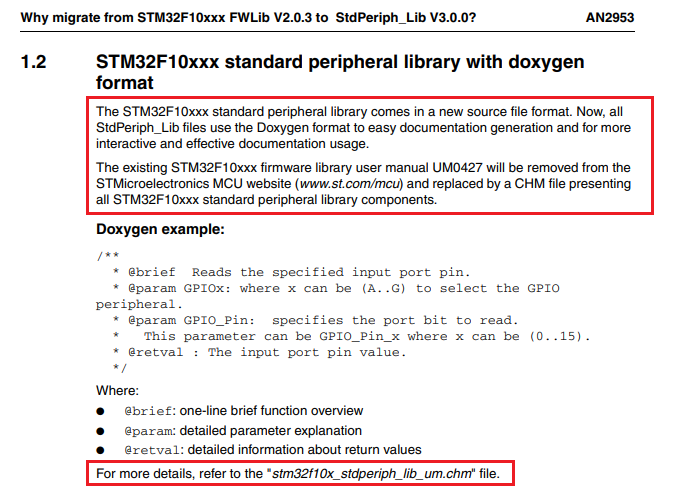

由于 ST 目前主推 HAL/LL 库，标准的 UM0427 (PDF 格式的用户手册) 官网已下架。现行权威参考是 .chm 帮助文件（在标准库包的 Libraries\STM32F10x_StdPeriph_Driver 目录下）。若打开后右侧空白，需”右键属性 -> 解除锁定”。最快捷的方式是直接阅读 stm32f10x_xxx.c 源文件的函数头部注释，这正是 .chm 的原始来源。

详情请查阅官方文档: https://www.st.com/resource/en/application_note/an2953-how-to-migrate-from-the-stm32f10xxx-firmware-library-v203-to-the-stm32f10xxx-standard-peripheral-library-v300-stmicroelectronics.pdf

---

STM32 ADC 与 GPIO 配置避坑指南

GPIO 模拟输入模式

在配置 ADC 采集引脚时，GPIO 必须设置为模拟输入模式 (GPIO_Mode_AIN)。

• 特性：禁用数字输入/输出缓冲器（施密特触发器）和内部上拉/下拉电阻。信号直接进入 ADC 模块，无数字噪声干扰。
• 速度配置：模拟模式下不需要配置 GPIO_Speed（仅针对输出模式）。

代码规范展示

// 推荐写法：使用 {0} 将所有成员清零，防止垃圾值干扰
GPIO_InitTypeDef GPIO_InitStruct = {0};

GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AIN; // 模拟模式
// GPIO_InitStruct.GPIO_Speed 无需设置
GPIO_Init(GPIOA, &GPIO_InitStruct);

时钟配置核心陷阱

STM32 的外设默认处于”断电”状态，必须使用 RCC_APB2PeriphClockCmd (ADC 和相应 GPIO 在 APB2 总线上) 等开启。

ADC 的输入时钟频率不得超过 14 MHz。很多官方示例中的 RCC_ADCCLKConfig(RCC_PCLK2_Div4) 是基于较低频率编写的。如果系统主频是 72MHz，选择 Div4 将导致 18MHz（超过 14MHz），致使采样不准。必须使用 RCC_PCLK2_Div6 (12MHz) 或 RCC_PCLK2_Div8 (9MHz)。

完整初始化模板

void ADC_GPIO_Init(void)
{
    // 1. 开启外设时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOA, ENABLE);
    // RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE); // 如果使用 DMA

    // 2. 配置 GPIO
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 3. 配置 ADC 时钟 (以 PCLK2=72MHz 为例，须 Div6 以 <14MHz)
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);
}

---

STM32 ADC 内部特殊通道学习笔记

在 STM32 的 ADC 架构中，除了外部引脚（ADCx_INn），还集成了一些关键的内部信号源：

• Temp. sensor (内部温度传感器)：监测硅片内部温度，常接 ADC1_IN16 / IN18。
• VREFINT (内部参考电压)：稳定的 ~1.2V 基准，反推校准 Vdda，常接 ADC1_IN17。
• VBAT (电池电压监控)：监测 RTC 后备电池。

开发注意点：

1. 内部通道通常只连接在 ADC1 (或 ADC3)，且需代码显式使能（如 ADC_EnableTemperatureSensor()）。
2. 采样时间要求极长（内部传感器阻抗大，通常需 >10μs）。
3. 寻找确切配置首选 Reference Manual 中的 ADC internal channels 章节，寻电气参数选 Datasheet 的 Electrical characteristics。
